Traitement d'image: panoramique
Ajout d'une image à une autre

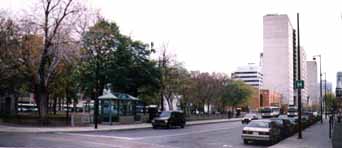

On décrit ici comment faire un panoramique mais toutes ces opérations sont valides pour un simple ajout d'image dans une autre.

Le scan ayant été fait de deux images d'un même panoramique. On procède à l'assemblage pour montrer brièvement deux étapes importantes le redressement géométrique et le redressement radiométrique.

Simulation de l'hypothèse que c'est dans une répartition élargie qu'existe l'information paysagère du végétal. Dans la mesure du possible on cherchera un capteur panoramique. Le manque d'élaboration du choix du capteur conduit aux manipulations qui n'ont pas d'intérêt en tant que projet mais un intérêt pédagogique pour comprendre les différentes caractéristiques de l'image que l'on peut manipuler.

Dans la préparation de l'image il faut surveiller que les traitements ne font pas perdre l'information paysagère mais ces traitement ne concernent que l'image elle-même.

Attention l'ordre des opérations est un élément important du descriptif de votre procédure. La plupart des opérations ne sont pas réversibles et un travail dans un autre ordre ne permet parfois pas d'aboutir.

L'ordre général des transformations dans un ajout est:

  1. Transformation de l'échelle et déformations (on peut toujours réduire mais il ne faut pas augmenter)
  2. Transformation de la clarté
  3. Transformation du contraste global
  4. Transformation de la teinte
  5. Les filtres sont à utiliser en dernier

N'oubliez jamais que tout se passe à l'intérieur d'une sélection (maîtriser les sélections)

Procédure

  1. Récupérer deux fichiers images qui peuvent former un panoramique ou une scène composée (attention résolution et profondeur de couleur) vous pouvez essayer avec celles-ci : image1 image2
  2. Sauvegardez vos images sous un autre nom et pensez à sauvegarder chaque étape
  3. Régler la couleur du fond (palette petit carré noir/blanc)

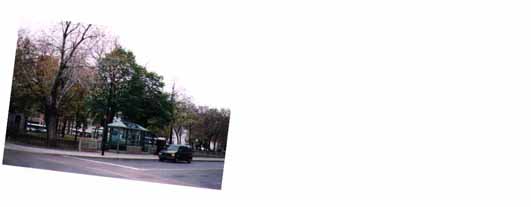

  4. Établir une surface de travail menu image/canvas_size
  5. Sélectionner l'image à redresser

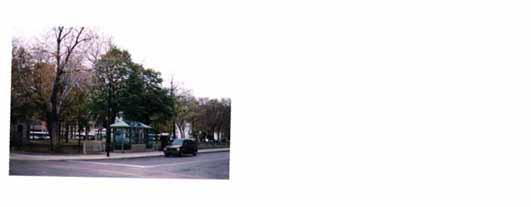

  6. Redressement géométrique menu image/rotate/free
    Bougez l'image par les poignées
    Clic à l'intérieur pour fixer la rotation
    Déselectionnez l'image par un clic en dehors
  7. Préparer un calque (menu window/palette/layers petit icône de feuille écornée)
  8. Activer l'autre image
  9. Tout sélectionner (Menu select all)

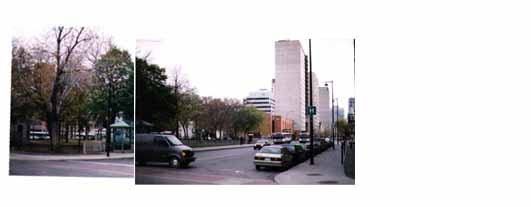

  10. Glissez l'image sur la première (attention de ne pas désélectionner, ne pas cliquer en dehors du pointillé)
  11. Effectuez au besoin un redressement géométrique (menu image/rotate/free)(menu image/effet/scale)
  12. Repérez deux points identiques dans les deux images
  13. Prenez celui à l'intérieur de la sélection et faites le glisser sur celui à l'extérieur de la sélection
    (attention ne désélectionnez pas)
  14. Retirez de la sélection (touche pomme enfoncée pendant la sélection) les parties inutiles
  15. Ajustez à nouveau la position de la sélection

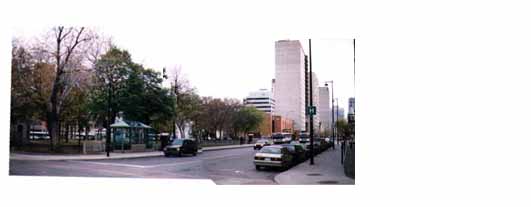

  16. Opérez un redressement radiométrique de l'image en respectant l'ordre
    1. luminance générale (menu image/adjust/brightness)
    2. répartition de la luminance (menu image/adjust/contrast)
    3. teinte (menu image/color_balance)
    4. saturation

  17. Vous pouvez maintenant désélectionner (clic en dehors)
  18. Vous pouvez aplatir l'image (sous-menu flèche noire du menu flottant layers
  19. Découpez un cadre propre par l'outil de découpe (sous la main dans la barre d'outils)
  20. Cette image vous sert maintenant d'image de base. Vous avez sauvegardé chaque étape mais celle-ci est particulièrement importante. Faites en un double sous un autre nom.
